鋁合金表麵霧麵蝕刻工藝規範

1．範圍

    (1)主題內容  本規範規定了鋁合金工件在酸性氟化物環境中的亞光蝕刻方法。

    (2)適用範圍  本規範適用於需要進行霧麵效果處理的鋁合金工件的加工。

    3．要求

    (1)鋁合金霧麵蝕刻工藝過程  工件驗收→裝掛→化學除油→水洗→酸洗→水洗→堿蝕→水洗→酸洗→水洗→酸性紋理蝕刻→水洗→酸洗→水洗→酸性紋理蝕刻效果自檢→轉陽極氧化。

    (2)主要工序說明

    ①工件驗收  按鋁合金表麵處理前質量驗收技術條件相關內容進行。

    ②裝掛  根據工件形狀及大小，選擇合適的掛具。工件裝掛接觸良好、掛位合理、裝掛牢固、位置適當，以保證工件在生產過程中不貼合、不碰撞、不產生氣囊。裝掛時，不得碰傷工件，如有發現及時拿出並做好記錄。

    ③化學除油  化學除油按鋁合金化學除油工藝規範相關內容進行。

    ④水洗  采用三級水洗，溫度為室溫；時間為20～40s。

    ⑤酸洗  酸洗溶液配方及操作條件按表2-42進行。

    表2-42    酸洗溶液配方及操作條件

    ⑥堿蝕  堿蝕工藝配方及操作條件見表2 43。

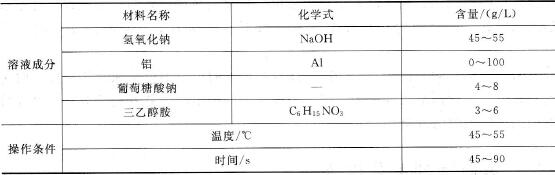

    表2-43    堿蝕工藝配方及操作條件

    ⑦霧麵蝕刻  霧麵蝕刻工藝配方及操作條件見表2 44。

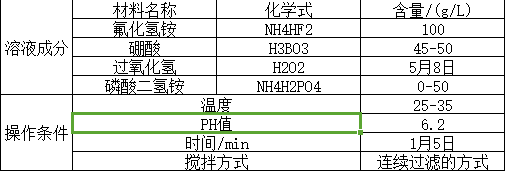

    表2-44    霧麵蝕刻工藝配方及操作條件

    ⑧霧麵蝕刻效果自檢  工件經霧麵蝕刻後在陽極氧化之前需進行效果自檢，其檢查內容包括：表麵均勻度；表麵光度。合格的工件表麵細膩均勻，光度應符合樣板要求。

    ⑨轉陽極氧化  經霧麵蝕刻後的工件應立即轉入陽極氧化，切不可在工作間長時間停留。

    4．溶液的配製與調整

(1)霧麵蝕刻溶液的配製

    ①根據所需配製體積準備一個大小合適的PP工作缸。

    ②洗淨工作缸，加入所需體積1/2的清水或純水，冬天需加入40℃左右的溫水。

    ③在不斷攪拌下加入計算量的氟化氫銨，並一直攪拌到完全溶解。

    ④在不斷攪拌下加入計算量的硼酸到已配製好的氟化氫銨溶液中，並攪拌到硼酸完全溶解。

    ⑤加入計算量的過氧化氫到④中並攪拌均，然後加清水或純水到規定體積，並放置4h以上。

    ⑥清潔溶液中的殘渣後，先經試片蝕刻，符合要求後即可用於生產。

    (2)霧麵蝕刻溶液的調整  經使用一段時間後，蝕刻槽中有很多沉澱，同時溶液中的成分也會大量消耗。這時並不需要廢棄溶液，先將溶液中的沉澱，然後再加入預先配製好的濃縮液即可，其濃縮程度為本規程中規定濃度的2倍。一般不提倡通過添加氟化氫銨和硼酸的方式進行溶液再生。

    (3)溶液成分分析項目及分析周期  見表2-45。

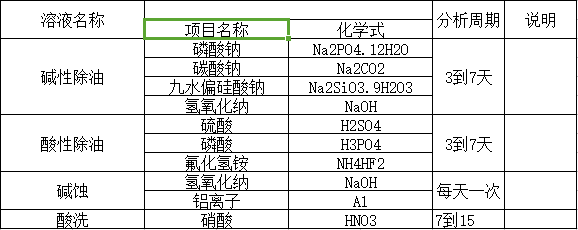

    表2-45    溶液成分分析項目及分析周期

    5．霧麵蝕刻常見故障產生原因及排除方法

    霧麵蝕刻常見故障產生原因及排除方法見表2-46。

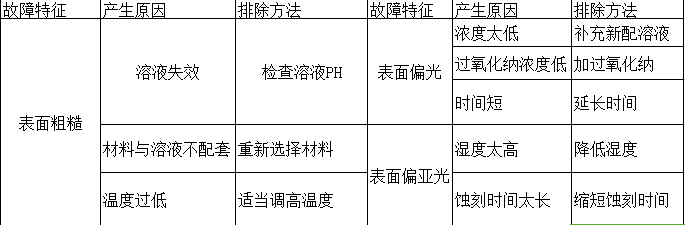

    表2-46    霧麵蝕刻常見故障產生原因及排除方法
