狹縫片目前幾種加工工藝介紹

狹縫是指光譜儀的主要部件之一。狹縫是一條寬度可調、狹窄細長的縫孔。有固定狹縫，單邊可調的非對稱式狹縫和雙邊可調的對稱狹縫。狹縫片主要應用於精密光譜儀，分析儀器等。光輻射經光譜儀色散分光後的每條譜線，都是入射狹縫的像。進入單色器或從單色器出射的輻射，均由狹縫寬度調節。現代光譜儀中狹縫與光柵的轉動耦合在一起，可自動調節。

狹縫應用領域：

1. 入射狹縫: 在入射光的照射下形成光譜儀成像係統的物點。

2. 準直元件: 使狹縫發出的光線變為平行光。該準直元件可以是一獨立的透鏡、反射鏡、或直接集成在色散元件上，如凹麵光柵光譜儀中的凹麵光柵。

3. 色散元件: 通常采用光柵，使光信號在空間上按波長分散成為多條光束。

4. 聚焦元件: 聚焦色散後的光束，使其在焦平麵上形成一係列入射狹縫的像，其中每一像點對應於一特定波長。

5. 探測器陣列：放置於焦平麵，用於測量各波長像點的光強度。該探測器陣列可以是CCD陣列或其它種類的光探測器陣列。

其主要加工方式分為三種

1、線切割：此種工藝加工的狹縫，狹縫周邊會有一些缺陷。由於線切割會產生一些油汙等，需要後期清理，清洗要幹淨。另外，線切割由於絲的快慢直接影響到縫的垂直邊的直線度，所以盡量用使用慢走絲加工。關鍵處的下刀和收刀的口的銜接部份，需要後期毛剌的拋光處理。相對來說效率比較低，而且對於一些超薄材料的加工，不太適合。線切割加工的縫隙寬度一般都在0.2mm以上，對於一高精密的狹縫是不能滿足要求的。

2、激光加工：激光加工狹縫比線切割的效率要快。但也存在切割加工的一些不足，比如：下刀和收刀口的棱邊處理。由於激光是通過光溫燒切材料，容易在縫的周邊存留一下殘渣，殘渣的顏色都是黑色，而且很難清理。激光加工的的縫可以達到0.1mm。但是，放大N倍後，波浪紋的存在是其缺陷。另外，激光加工狹縫容易通過高溫改變材料的性質，對於一些特殊材料的材料，容易產生影響。

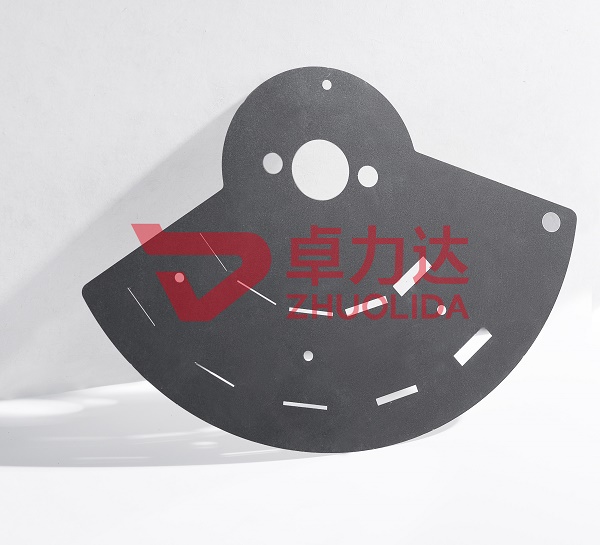

       3、蝕刻加工 ：也稱光化學蝕刻，指通過曝光製版，將要蝕刻區域的保護膜去除，在蝕刻時接觸化學溶液，達到溶解腐蝕的作用，形成凹凸或者鏤空成型的效果。使用這種方法生產的產品網孔垂直，均勻，無毛刺，無缺口，產品正反麵光滑、無凸起、無凹坑、網片平整無變形，尺寸精細，而且不需要打磨、拋光，生產周期短，應變快，修改設計方便。
