                                                                                      不鏽鋼蝕刻工藝規範

(1)不鏽鋼蝕刻工藝過程:預處理、防蝕層製作一裝掛-活化-蝕刻-流動水洗-光化處理-流動水洗-檢查-清理防蝕層-幹燥-下掛-檢查-轉下工序(或包裝人庫)。

(2)主要工序要求如下所述。

①預處理:按不鏽鋼預處理工藝規範進行。

②防蝕層製作:刻劃法按刻劃法工藝規範進行;感光法按感光法工藝規範進行;絲印法按絲印工藝規範進行;激光光刻法按激光光刻工藝規範進行。

③裝掛:根據蝕刻方法的不同選擇合適的裝掛方式。裝掛時應牢固，保證工件不相互貼合、碰撞。裝掛位置適當，盡量避免在化學處理時產生氣囊，保證蝕刻的均勻性。如是采用傳 輸式蝕刻設備進行蝕刻則不需要裝掛，但要采用合適的工裝，防止在噴射時使工件移位而影響蝕刻的進行。

④活化按表4一9進行。

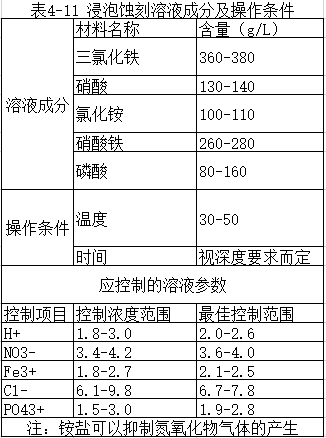

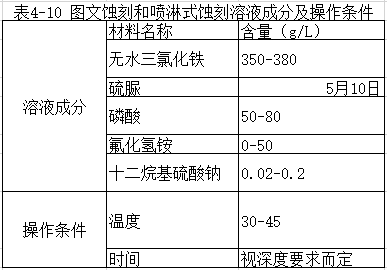

⑤蝕刻:圖文蝕刻和噴淋式蝕刻按表4一10進行，浸泡蝕刻按表4一11進行。

      對於垂直蝕刻的工件要定時將上下位置對換，在蝕刻過程中要注意檢查蝕刻深度的變化， 在蝕刻到深度的80%左右時，應取出工件測量深度，然後再確定餘下的蝕刻時間。對於深度不高的台階及圖文蝕刻、可根據預先工藝試驗確定的時間進行。 對多台階蝕刻要分次進行，對於深度不大的圖形多台階蝕刻防蝕層製作推薦采用激光光刻法。防蝕層製作采用多次蝕刻、多次光刻的方法進行。

⑥光化處理按表4一12進行。

⑦檢查:這一步主要是檢查蝕刻深度、蝕刻表麵的效果是否符合工藝要求，並同時檢查防 蝕層有無異常。

⑧退除防蝕層:絲印、感光或激光光刻法製作的防蝕層可采用有機溶劑，以及5%一10% 的氫氧化鈉溶液進行清理;刻劃法製作的防蝕層可直接剝除，對於厚度不大的工件在剝除過程 中應注意防止工件變形。

⑨幹燥:在60℃一80℃的幹燥箱(室)內幹燥。

⑩卸掛:卸掛時應戴幹淨的細紗手套，在以後各工序，操作人員都應戴幹淨的細紗手套。

(3)溶液配製與調整如下所述。

①溶液的配製方法:略。

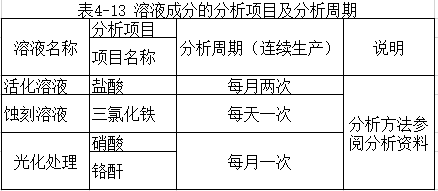

②溶液成分的分析項目及分析周期見表4一13.

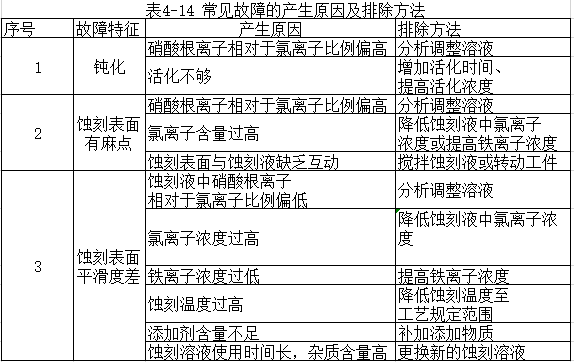

（4）常見故障的產生原因及排除方法見表4-14
